Kubernetes 3일차 개념 정리



Docker 이미지와 Layer 개념과의 연관성

• Dockerfile은 각 명령마다 **Layer(층)**를 쌓아 이미지 생성
• 각 Layer는 **해시(SHA256)**로 식별됨 → 변경 감지
• → 캐시 최적화, 중복 방지, 무결성 보장 가능

-> Layer와 Volume은 다르지만 공통으로 "불변성과 재사용" 개념을 가짐
Volume은 Layer에 저장하지 못하는, 변경되는 데이터를 위한 공간

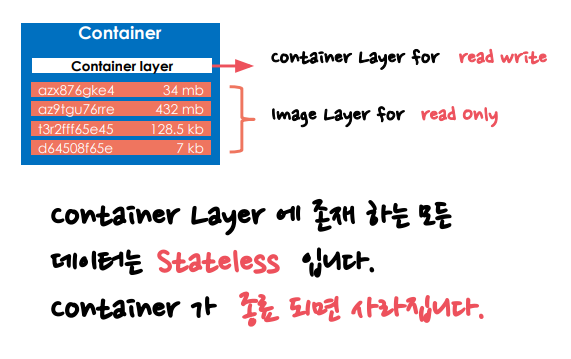

구조 요약

Image Layer	읽기 전용 (read-only)
Container Layer	쓰기 가능하지만 컨테이너 종료 시 삭제됨
✅ Volume (외부)	컨테이너 외부 저장소. 종료되어도 유지됨





도커 이미지의 Layer의 해시 값의 의미?(매우 중요!!!)

→ Docker 레이어의 해시는 “해당 명령어 결과물의 고유한 식별자”

→ 레이어 변경 사항을 변경된 해시 값으로 파악

해시 덕분에:

• Docker는 캐시 최적화를 할 수 있고,
• 중복 레이어 업로드 없이 효율적으로 이미지를 전송할 수 있으며,
• 내용 추적 및 무결성 보장이 가능





Layer가 겹칠 경우?

→ 무조건 위에 있는(나중에 들어온) 파일이 원래 있던 파일을 덮어씀





Layer를 수정한다?

→ Layer를 수정되는 것이 아니라 똑같은 형식의 Layer가 다시 쌓이는 것

→ 수정된 Layer는 사라지지 않고 감춰진 상태로 존재함

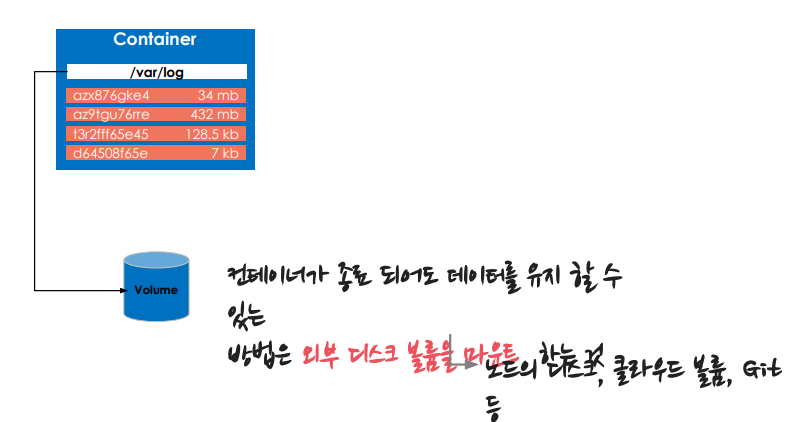

Volume



volume: 컨테이너가 종료되어도 데이터가 유지되도록 하기 위한 디스크 영역



• 컨테이너 안의 데이터는 기본적으로 휘발성(Stateless)
  → 종료되면 사라짐
• 이 한계를 극복하기 위해 외부 디스크(볼륨)를 컨테이너에 마운트!!!!!
• 종류로는 Empty Volume, HostPath 존재







Empty Volume

• 대규모 파일 기반 Sorting 작업
• Pod내의 컨테이너 간 파일 교환

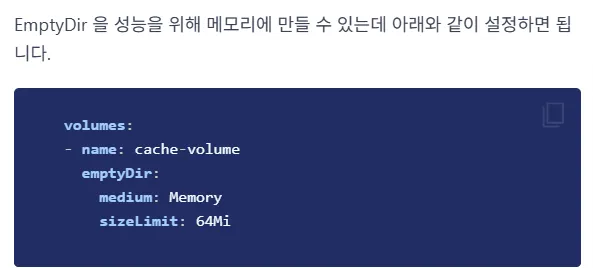

• Empty Volume은 “메모리”에 생성할 수 있기 때문에 성능 면에서 아주 탁월!!!





HostPath

• Pod 가 종료 되어도 상태 유지
• 다만, Pod가 항상 다른 노드로 이동 가능성이 존재





Persistent Volume Access Mode

• ReadWriteOnce (RWO): 하나의 노드에서 읽기/쓰기로 마운트

→ RWO 모드는 하나의 노드에서 여러개의 POD가 실행중이라면 볼륨에 접근이 가능

→ Node:Disk 비율이 1:1(혼자 읽음)

• ReadWriteOncePod (RWOP): 유일하게 파드를 대상으로 디스크를 마운트

• ReadOnlyMany (ROX): 여러 노드에서 읽기 전용으로 마운트된 볼륨

→ 읽기가 많을 때 사용

• ReadWriteMany (RWX): 여러 노드에서 읽기-쓰기로 마운트된 볼륨

→ 분산 데이터베이스에서 많이 사용

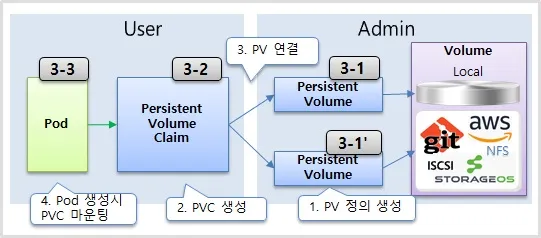

PV with PVC



disk : 포맷이 되지 않은 상태

volume : 특정 상태로 포맷된 상태





디스크의 종류

1. 블록 디스크(EBS): 포맷이 안되어있음 → 직접 지정해야 함, 동시에 읽기는 가능하나 쓰기는 불가능
   1. Stateful App에 적합 => StatefulSet(sfs)
2. 네트워크 파일 시스템(=디스크)(NFS)(EFS): 여러 사용자가 한 디스크를 동시에 읽기, 쓰기 가능
   1. Stateless App에 적합 + 공유 세션 필요 시 적합 => Deployment
3. 오브젝트 디스크(S3): 대규모 파일 작업 / append-only, read, delete만 가능 update(파일 변경)가 불가





→ → → 왜 오브젝트 디스크는 append only인가? 이유: 분산 저장과 불변성(Immutable Storage) 때문!

• 분산 작업에 유리

→ S3 같은 오브젝트 스토리지는 파일을 여러 조각(청크)으로 나눠서 여러 노드에 저장

• 수정 불가한 구조 (Append-Only)→ 수정하려면 전체 오브젝트를 새로 작성해야 함

→ 기존 파일의 중간 내용 변경(=update)은 불가능

• Docker 이미지 Layer 저장과 비슷한 방식→ 새로운 변경 사항은 새 레이어로 쌓임

→ 이와 유사하게 오브젝트 스토리지도 변경사항을 덧붙이거나 새로 덮어씀

→ 변경된 명령어 결과만 새로운 불변 Layer 단위로 저장, 기존 Layer는 캐시로 재사용되며, 변하지 않음 (불변성)

• 버전 관리 / 감사 로그 등 히스토리 추적 용이

→ 기존 객체를 수정하지 않고, 새로 덮어쓰기 때문에, 시간 순으로 버전을 기록해 감사 및 롤백(traceability) 가능

→ 변경을 기록하고 추적할 수 있는 버저닝 구조를 갖고 있음







예시: S3의 저장 구조

• 큰 파일을 저장할 때, S3는 내부적으로 Multipart Upload 방식 사용

-> S3와 같은 시스템은 데이터를 **조각(청크)**으로 나눠 여러 노드에 분산 저장



• PUT 명령을 통해 전체 파일을 업로드
• 파일 내용 일부 수정은 불가능(기존 객체 수정 불가) → 파일 전체를 새로 업로드해야 함
• 그래서 오브젝트 스토리지는 기본적으로 "append-only"처럼 동작함





PV (Persistent Volume) - 운영자

"관리자(Admin)가 미리 만들어 두는 실제 볼륨"
" 쿠버네티스에서 클러스터 외부의 실제 저장소(Volume)를 Pod에 제공하기 위한 리소스"

즉, 실제 저장소(Resource)





개념	역할	예
PV (Persistent Volume)	쿠버네티스 리소스 객체 Pod에 외부 저장소를 붙이기 위한 "추상화된 인터페이스"	apiVersion: v1 kind: PersistentVolume
EBS, EFS, S3 등	실제 외부 저장소 (백엔드)	AWS EBS Volume, AWS EFS 공유 디스크, AWS S3 버킷



• 관리자(Admin) 가 외부 저장소(EBS 등)를 준비해두고
• 그걸 PV로 등록해두면
• Pod는 PVC(PersistentVolumeClaim) 를 통해 그 PV에 접근



# pv.yml
apiVersion: v1
kind: PersistentVolume
metadata:
   name: mongodb-pv
spec:
  capacity:
    storage: 1Gi  # 요청하는 디스크 용량
  csi:
    # CSI (Container Storage Interface)는 K8s가 외부 스토리지
    #(예: AWS EBS)를 사용하게 해주는 표준 인터페이스
    # AWS에서 제공하는 EBS CSI 드라이버를 지정
    driver: ebs.csi.aws.com

    # 드라이버 타입 지정 ->  ex4
    fsType: ext4

    # 실제 사용할 AWS EBS 볼륨의 ID
    # 이 값은 AWS CLI에서 조회한 VolumeId를 그대로 넣어야 함
    # 즉, 생성한 AWS EBS 볼륨을 쿠버네티스에 직접 PV로 등록하는 것!!!
    volumeHandle: vol-0ada484317d8bb919
  accessModes:
  - ReadWriteOnce
  - ReadOnlyMany

  # Retain(Pod 죽으면 유지), Delete(죽으면 삭제), "Format"(죽으면 포맷)
  persistentVolumeReclaimPolicy: Retain


  # 어느 노드(ZONE)에 붙일지 지정
  # 해당 EBS 볼륨이 위치한 zone의 노드에서만 사용 가능
  nodeAffinity:
    required:
      nodeSelectorTerms:
        - matchExpressions:
            - key: topology.ebs.csi.aws.com/zone
              operator: In
              values:
                - ap-northeast-2a





PVC (Persistent Volume Claim) - 개발자

"사용자(User)가 볼륨을 쓰기 위해 요청하는 명세서"

즉, "볼륨을 주세요!"라는 청구서



# pvc.yml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mongodb-pvc
spec:
  resources:
    requests:
      storage: 1Gi
  accessModes:
  - ReadWriteOnce

• PVC 명세서의 storageClassName 인자가 비어있는 것이 매우 중요함!!
• 쿠버네티스의 StorageClass(SC,GP2) 없이 직접 생성된 PV에 바인딩하겠다는 뜻
• 이 필드가 비어 있으면, StorageClass 기반 자동 프로비저닝을 사용하지 않고,
• 사용자가 미리 만들어둔 PersistentVolume(PV)와 수동 매칭 시도
• 즉, 정적 프로비저닝(static provisioning) 방식으로 동작하는 것임.



• 만약 이것을 비워두지 않으면 쿠버네티스 SC인 GP2와 동적 프로비저닝 될 것
• 인자가 존재하지 않을 경우 우선순위가 쿠버네티스의 스토리지 클래스(SC,  GP2)이기 때문에
• 반드시 아래 인자를 명시해야 함
   ->  storageClassName: ""







Storage Class(sc)



StorageClass: 쿠버네티스에서 **볼륨(스토리지)**을 자동으로 생성할 수 있게 해주는 리소스

• 쉽게 말하면 "이런 스펙의 디스크를 자동으로 만들어줘" 라고 선언해놓는 템플릿!!!



StorageClass 구성 필드

NAME	StorageClass의 이름 (PVC에서 참조할 때 사용됨)
PROVISIONER	어떤 스토리지 드라이버(CSI)를 통해 디스크를 만들 것인지 정의
RECLAIMPOLICY	PVC가 삭제되었을 때, 실제 EBS 디스크를 어떻게 할지 (Delete or Retain)
VOLUMEBINDINGMODE	볼륨을 언제 바인딩할지 (즉, 디스크를 언제 만들지)
ALLOWVOLUMEEXPANSION	PVC 사이즈 늘리는 것 허용 여부 (true/false)

Delete : PVC가 삭제되면, PV도 삭제되고 EBS 디스크도 같이 제거

Retain: PVC가 삭제되어도, PV와 실제 디스크는 그대로 유지됨



   [ Pod (StatefulSet or Deployment) ]
              ↓ 요청
     [ PVC (PersistentVolumeClaim) ]
              ↓ 연결
     [ PV (PersistentVolume) ]
              ↓ 실제 스토리지 연결
 [ EBS or EFS (AWS 기반 실제 디스크) ]
               ↑
     [ StorageClass (SC) ]

• PVC는 SC를 통해 PV를 만들고 → PV는 실제 EBS/EFS를 연결
• SC 없으면 자동 생성 불가. 직접 만든 EBS는 수동 PV로 연결해야 함





ConfigMap



ConfigMap: 쿠버네티스에서 애플리케이션이 사용할 설정 값을 환경 변수, 커맨드라인 인자, 파일로 주입할 수 있도록 하는 리소스

• ConfigMap의 예 —> Spring boot의 applicaion.yaml 같은 파일
• 즉, ConfigMap이란 환경변수!!



ConfiMap 사용 방법

1. Yml 파일을 통한 매개변수 전달

• Docker 이미지에 매개변수로 시간 간격 (INTERVAL) 을 전달해 실행 주기를 제어
• .yml로 부터 .sh 파일에서 $1으로 받아 사용

# docimg/yml/Dockerfile
FROM ubuntu:latest
RUN apt-get update;  apt-get -y install fortune
ADD fortuneloop.sh /bin/fortuneloop.sh
ENTRYPOINT ["/bin/fortuneloop.sh"]
CMD ["10"]  # args가 없으면 10초

• fortuneLoop.sh: 일정 시간마다 fortune 메시지를 생성해서 index.html에 기록
• CMD ["10"]: 실행 인자 (interval)로 10초를 기본값으로 설정
• ENTRYPOINT는 이 스크립트를 실행함



# docimg/fortuneloop.sh (도커 이미지)


#!/bin/bash
trap "exit" SIGINT
INTERVAL=$1
#파라메터로 첫번째 매개 변수를 INTERVAL 로 저장
#cmd로 넘어온 변수가 $1에 대입됨!!
echo "Configured to generate neew fortune every " $INTERVAL " seconds"
mkdir /var/htdocs # 출력 파일 경로 생성

while :
do
    echso $(date) Writing fortune to /var/htdocs/index.html
    /usr/games/fortune  > /var/htdocs/index.html
    sleep $INTERVAL # INTERVAL초마다 갱신
done



• fortune 명령으로 명언 생성
• /var/htdocs/index.html에 주기적으로 덮어씀
• → 이 경로는 nginx 컨테이너와 공유된 Volume



# docker-args-fortune.yml
apiVersion: v1
kind: Pod
metadata:
  name: fortune5s
spec:
  containers:
  - image: dangtong/fortune:args
    args: ["5"] # Dockerfile의 CMD 대체, INTERVAL이 5초가 됨
    name: html-generator
    volumeMounts:
    - name: html
      mountPath: /var/htdocs
  - image: nginx:alpine
    name: web-server
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    ports:
    - containerPort: 80
      protocol: TCP
  volumes:
  - name: html
    emptyDir: {}

• 2개 컨테이너가 하나의 Pod 내에 존재
• html-generator는 명언 생성
• web-server는 /usr/share/nginx/html에서 index.html 서빙
• emptyDir Volume은 Pod 내에서만 공유되는 임시 디스크 (→ 둘이 같은 파일 공유 가능)







2. 매개변수 전달 Pod 작성

• args 대신 환경변수로 INTERVAL 값을 설정
• 실무에서는 환경변수 사용이 일반적

# fortune-yml-args.yml
apiVersion: v1
kind: Pod
metadata:
  name: fortune30s
spec:
  containers:
  - image: dangtong/fortune:env
    # 아까는 CMD로 환경변수를 넣었다면,
    # 이곳에 설정된 환경변수()는 fortuneloop.sh의 INTERVAL로 바로 감
    env:
    - name: INTERVAL
      value: "30" # 환경변수로 주입
    name: html-generator
    volumeMounts:
    - name: html
      mountPath: /var/htdocs
  - image: nginx:alpine
    name: web-server
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    ports:
    - containerPort: 80
      protocol: TCP
  volumes:
  - name: html
    emptyDir: {}

• INTERVAL=30이라는 환경변수를 설정함 (쉘 스크립트에서 사용될 변수)
• mountPath : fortuneLoop.sh는 /var/htdocs/index.html에 출력하고, nginx는 /usr/share/nginx/html/index.html을 읽음 — 즉 같은 파일을 두 컨테이너가 공유



# docimg/yml/fortuneloop.sh

#!/bin/bash
trap "exit" SIGINT

# 매개변수를 받지 않고 환경변수에서 바로 참조
echo "Configured to generate neew fortune every " $INTERVAL " seconds"
mkdir /var/htdocs # 출력 파일 경로 생성
while :
do
    echo $(date) Writing fortune to /var/htdocs/index.html
    /usr/games/fortune  > /var/htdocs/index.html
    sleep $INTERVAL
done

• 위 YAML에서 지정한 환경변수(INTERVAL=30) 사용



3. ConfigMap을 통한 설정

• 코드 수정 없이 환경 설정을 외부에서 주입
• ConfigMap 리소스 생성 후, Pod가 이를 읽어 사용

kubectl create configmap 'fortune-config'(name) --from-literal='sleep-interval'(key)=7

• ConfigMap 생성
• ConfigMap name: fortune-config
• 특정 키 값: sleep-interval





ConfigMap 환경변수로 전달(특정)

# fortune-cm-env-key.yml
apiVersion: v1
kind: Pod
metadata:
  name: fortune7s-key
spec:
  containers:
  - image: dangtong/fortune:env
    env:
    - name: INTERVAL
      valueFrom:
      # 해당 name의 key값에 해당하는 값에서 환경변수 값을 INTERVAL로 보내라
        configMapKeyRef:
          name: fortune-config
          key: sleep-interval # 해당 key의 값만 읽음
    name: html-generator
    volumeMounts:
    - name: html
      mountPath: /var/htdocs
  - image: nginx:alpine
    name: web-server
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    ports:
    - containerPort: 80
      protocol: TCP
  volumes:
  - name: html
    emptyDir: {}



• fortune-config라는 ConfigMap에 저장된 특정 키값(sleep-interval) 을 가져와서 INTERVAL 환경변수로 설정
• 가장 정확하고 명시적으로 전달하는 방식
• 사용자가 원하는 키만 선택해서 환경변수로 주입 가능







ConfigMap 환경변수로 전달(전체)

# fortune-cm-env-all.yml
apiVersion: v1
kind: Pod
metadata:
  name: fortune7s-all
spec:
  containers:
  - image: dangtong/fortune:env
    envFrom:
    # 특정 값을 지정하지 않고 모두 가져옴
    # 지정되어 있는 sleep-interval을 가져옴.
    # 이는 create configmap으로 생성한 key값.
    # 바로 이 key값(sleep-interval)이 바로 환경변수가 되는 것!!
    - configMapRef:
        name: fortune-config # 모든 키를 환경변수로 사용하겠다는 소리임
    name: html-generator
    volumeMounts:
    - name: html
      mountPath: /var/htdocs
  - image: nginx:alpine
    name: web-server
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
      readOnly: true
    ports:
    - containerPort: 80
      protocol: TCP
  volumes:
  - name: html
    emptyDir: {}



• fortune-config의 모든 키-값 쌍을 환경변수로 자동 주입
• 예: sleep-interval: "5" → Pod 안에서 SLEEP_INTERVAL=5처럼 사용 가능
• ConfigMap 내부 키 이름이 곧 환경변수 이름이 됨
• 여러 키를 한번에 주입할 수 있지만, 키 이름이 충돌하지 않도록 주의





4. ConfigMap 마운트



4-1. 디렉토리 기반 방식

• nginx 설정 파일을 ConfigMap으로 분리해 Pod 내부 /etc/nginx/conf.d에 마운트해서 사용할 수 있게 함
• 디렉토리 경로 (/etc/nginx/conf.d/)

# kubetemp/config-dir/custom-nginx-config.conf
server {
    listen                8080;
    server_name        www.acron.com;

    gzip on;
    gzip_types text/plain application/xml;
    location / {
        root    /usr/share/nginx/html;
        index    index.html index.htm;
    }
}

• /etc/nginx/conf.d/ 디렉토리에 ConfigMap 생성(custom-nginx-config.conf 파일)
• 서버 설정 정보 포함



kubectl create configmap nginx-config --from-file=config-dir



• ConfigMap 생성
• config-dir/ 디렉토리에 있는 모든 파일이 ConfigMap에 저장됨
• key: 파일 이름 (예: custom-nginx-config.conf)
• value: 해당 파일 내용





# configmap-volume-dir-pod.yaml
apiVersion: v1
kind: Pod
metadata:
  name: nginx-configvol
spec:
  containers:
  - image: nginx:1.7.9
    name: web-server
    volumeMounts:
    - name: config
      mountPath: /etc/nginx/conf.d
      readOnly: true
  volumes:
  - name: config
    configMap:
      name: nginx-config



• Pod에 ConfigMap을 볼륨 형태로 마운트
• mountPath: /etc/nginx/conf.d/
• ConfigMap의 여러 key들이 해당 경로에 파일 단위로 자동 생성
  • volumeMounts.mountPath에 디렉토리 전체를 마운트
  • /etc/nginx/conf.d/ 안에 custom-nginx-config.conf 자동 생성됨
  • ConfigMap key가 파일명, value가 내용





4-2. 파일 기반 방식

• 이건 디렉토리 전체가 아니라, 특정 key(=파일 하나)만 마운트하는 방식
• 특정 파일 경로 (/etc/nginx/conf.d/파일)

# cm-volume-file-pod.yml
apiVersion: v1
kind: Pod
metadata:
  name: nginx-configvol
spec:
  containers:
  - image: nginx
    name: web-server
    volumeMounts:
    - name: config
      mountPath: /etc/nginx/conf.d/default.conf
      subPath: nginx-config.conf # configMap 키 이름
      readOnly: true
    ports:
    - containerPort: 8080
      protocol: TCP
  volumes:
  - name: config
    configMap:
      name: nginx-config
      defaultMode: 0660



• subPath를 사용하면 key값과 파일명이 정확히 매칭되어야 함
• 실제 파일명은 mountPath로, 내용은 ConfigMap의 key 내용으로 채워짐
• 기존 파일을 덮는 게 아니라 위에 씌우는 개념임 (overlay, 기존은 가려짐)









Secret



Secret: 쿠버네티스에서 민감한 정보를 저장하고 Pod에 전달하기 위한 리소스

• Secret의 예 → DB 패스워드
• Secret은 패스워드 및 인증서와 같은 중요정보 보관용으로 사용(base64 인코딩 -> 인코딩은 암호화가 아님!!)
• 환경 변수, 파일 등으로 Pod에 안전하게 주입
• 민감 정보(예: DB 비밀번호, API 키, TLS 인증서 등)를 YAML에 직접 하드코딩하지 않아도 됨
• ConfigMap과 비슷하지만, base64 인코딩된 민감한 데이터를 다룸

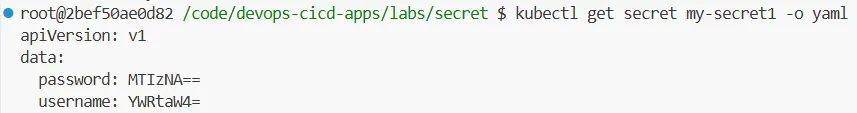

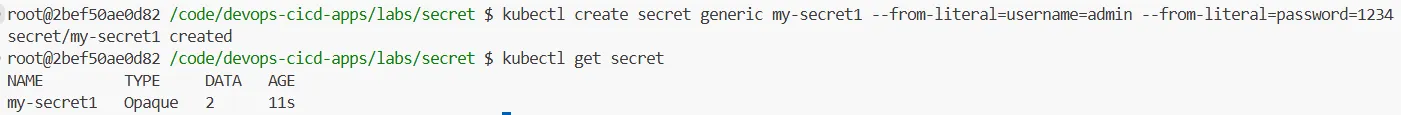

명령어로 Secret 생성





파일로 Secret 생성

apiVersion: v1
kind: Secret
metadata:
  name: my-secret2
type: Opaque
data:
  username: YWRtaW4=      # admin (base64 인코딩)
  password: MTIzNA==      # 1234 (base64 인코딩)





Secret 사용 방법



1. 환경 변수로 주입

apiVersion: v1
kind: Pod
metadata:
  name: secret-env-pod
spec:
  containers:
    - name: mycontainer
      image: nginx
      env:
        - name: USERNAME
          valueFrom:
            secretKeyRef: # ConfigMap에서 ConfigKeyRef가 secretKeyRef로 바뀐 것을 확인!!!
              name: my-secret2 # 생성한 Secret의 이름과 일치해야 함!!!
              key: username # secret key
        - name: PASSWORD
          valueFrom:
            secretKeyRef:
              name: my-secret2
              key: password







2. 환경 변수로 주입

apiVersion: v1
kind: Pod
metadata:
  name: secret-volume-pod
spec:
  containers:
    - name: mycontainer
      image: nginx
      volumeMounts:
        - name: secret-volume
          mountPath: "/etc/secret"
          readOnly: true
  volumes:
    - name: secret-volume
      secret:
        secretName: my-secret2
